막구조 계획 및 설계

대공간구조

3차원적인 힘의 흐름을 기초로 기하학적 형상과 내부 구조시스템으로 의해 하중 저항 능력을 극대화시킨 스팬 100m 이상의 구조시스템(곡면구조)

차세대 대공간구조

• 300m 이상 스팬을 갖는 대스팬 공간구조
• 소프트 지향, 친환경, 미래지향형 가치 공간구조
• 형태, 강성 등에 최적화 개념이 도입된 형태저항형 대스팬 공간구조

막구조 (Membrane Structure)

	골조막 구조 (Framed membrane Structure)		현수막 구조 (Suspension membrane Structure)		공기막 구조 (Pneumatic Structure)
	하중을 골조가 부담하고 막은 2차 구조재 혹은 마감재로 사용		하중을 막면이 부담하고 막면을 지주, 아치, 케이블등이 지지		단일층 공기막 구조 실내공간에 가압송풍된 공기 내압 (20~50mm/Aq)으로 인장력 확보 이중층 공기막 구조 이중막 내부에 가압 송풍된 공기내압(150~650mm/Aq)으로 막면의 인장력과 휨벽을 확보
					공기지지 구조 (Air Supported Structure) 공기팽창(충전) 구조 (Air Inflated Structure)

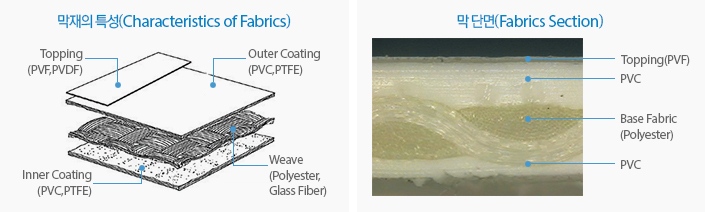

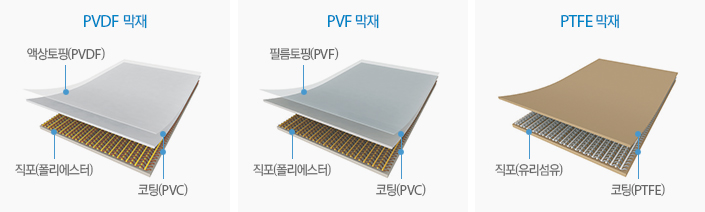

막재성능 비교표 (Membrane Comparison)

항목	PVDF	PVF	PTFE	시험방법
직포	폴리에스터	폴리에스터	유리섬유
코팅재	PVC + PVDF	PVC + PVF	테프론(PTFE)
두께(mm)	0.8 이상	0.8이상	0.55이상	KS K 0506
인장강도(kgf/5cm)	350 ~ 750	350 ~ 750	400 ~ 900	KS K 0521
인열강도(kgf)	60 ~ 80	60 ~ 80	30 ~ 40	KS K 0537
내구연한	10 ~ 12	20 ~ 25	25 ~ 30
자정능력	보통	우수	우수
색상	다양함	제한적	제한적
가격	중저가	중고가	고가

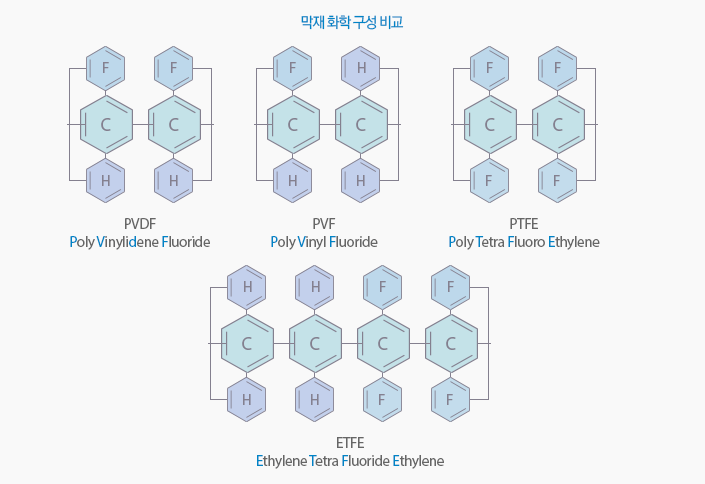

불소수지 특성

일반적으로 분자 가운데에 불소원자를 함유하고 있는 고분자를 불소수지라 칭함.

상업화되어 있는 불소수지는 수 종류에 이르고 있지만, 공통된 특성은 우수한 내열성.내화학약품성, 전기절연 성능 외에 특이한 비점착성, 저마찰성.

엔지니어링 플라스틱으로서 화학공업, 전기, 전자공업, 무기공업은 물론, 우주개발, 항공기산업, 저온산업 등 넓은 응용분야를 갖는 재료.

대공간 구조의 분류 (Classification of Large Span Spatial Structures)

	강성구조 시스템 (Rigid System)		연성구조 시스템 (Flexible System)
연속체 시스템 (Conti- nuous System)	Shell & Dome 평면부재를 곡면 형태로 구성한 구조 하중은 평면부재를 통해 지지점으로 전달됨 돔 형상은 반구형으로 Shell구조의 일종	복합 구조물 (Hybrid Structure)	Membrane 구조 구조체로서 연성의 막(Membrane)을 사용 구조 System : 막에 장력을 주어 안정된 형태를 유지
이산화 시스템 (Discrete System)	Space Frame 직선부재로 구성된 트러스보를 평면 또는 곡면의 2방향으로 확장시킨 입체트러스		Membrane 구조 인장력만을 전달하고 휨이나 압축에는 저항하지 않는 구조 인장력만을 이용하여 하중을 지지시키 므로 장스팬이 가능함
